一、產品特性總結:
·分布式架構設計 ·KVM&交互式協作
·開放式的架構 ·支持4K@30HZ接入
·接口自適應技術 ·開放API,支持第三方控制
·支持拼控功能,跨屏同時疊加6個圖層 ·支持移動終端,可視化控制管理
·拼控和矩陣切換功能高性能視頻解碼功能 ·節點液晶顯示運行監測狀態
·支持云端跨區域聯網互聯互控 ·高質量圖像,低延時算法
·支持推送抓取一臺電腦的web瀏覽器,軟件,本地視頻上大屏


愛迪分布式坐席是采用去中心化設計,中間不需要任何流媒體服務器或者轉發服務器,只需要核心千兆交換機即可,輸出節點擁有低延時,高同步性的拼控和矩陣切換功能,輸入節點具有HDMI音視頻輸入及網絡KVM坐席切換功能,是的電腦操作分組共享。
二、功能特點:
愛迪分布式輸出節點 |
功能項 | 指標性能 |
視頻處理能力 | ? 嵌入式LINUX操作系統,全集成內嵌模式管理。 ? 1路HDMI輸出;輸出分辨率最大 1920*1080@60HZ。 ? 單屏6層開窗疊加,支持任意跨屏漫游,疊加,畫中畫,無極縮放等,HDMI按照雙路計算。 ? 支持云桌面多應用推送功能,支持將電腦的web瀏覽器,PPT,軟件應用,文檔,本地視頻等多應用分別推送上墻(選配功能)。 |
網絡解碼IPC | ? 單屏支持9路1080P 的H.264/H.265IPC解碼,支持主流onvif協議及國標GB28181協議。 ? 支持大華,海康,宇視,雄邁等主流DVR、NVR管理預覽,錄像回放等,并且支持國標GB28181協議管理錄像機。 ? 可支持本司米靈物聯網云平臺視頻,實現遠程視頻圖像互通互聯(選配功能)。 |
音頻處理能力 | 支持1路音頻輸出,音頻解碼格式支持G711A。 |
流媒體處理 | 每個輸出節點都具有流媒體轉發能力,去中心化流媒體服務器,同時轉發能力高達64路1080P。 |
間隔時間 | 系統中操作切換信號之間、開窗響應、調模式的間隔時間≤20ms。 |
同步性 | 多個顯示終端拼接同步精度誤差小于5ms,動態圖像無撕裂不同步現象。 |
斷電恢復 | 支持在異常斷電情況下,啟動時自動恢復所有功能。 |
液晶面板 | 節點帶有液晶面板顯示IP地址和節點連接狀態。 |

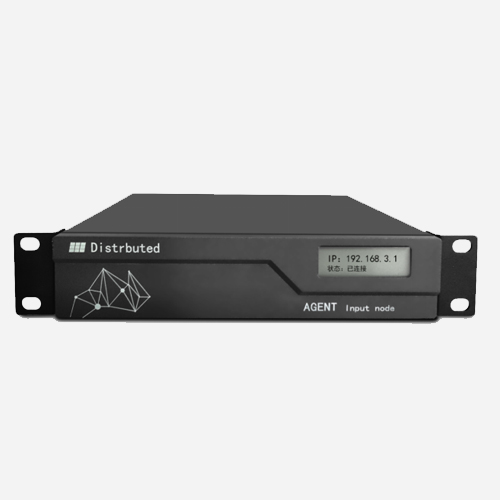

愛迪分布式輸入節點 |
功能項 | 功能說明 |
視頻處理能力 | 1. 支持一路HDMI輸入,2路USB,嵌入式支持鼠標操作管理。 2. 輸入分辨率支持1920*1080@60HZ,1366X768@60HZ。 3.支持HDMI內置音頻輸入。 |
音頻處理能力 | 具有音頻輸入能力,可支持接入數字和模擬音頻,支持H.265/H.264編碼,支持G711A等模擬音頻內置HDMI輸入,音視頻同步視頻流接入系統 |
KVM坐席管理輸入節點 | 電腦信號源接入輸入節點USB連接即可通過可視化管理平臺直接控制輸入電腦的任意內容,協調各類節點的工作,監控本節點的音視頻控制各部分的工作狀態,保證系統有條不紊的高效運轉實現KVM+功能 |
延時控制 | 系統中信號源從輸入節點采集到輸出節點輸出,延遲須控制在100ms以內 |
間隔時間 | 系統中操作切換信號之間、開窗響應、調模式的間隔時間≤50ms。 |
斷電恢復 | 支持在異常斷電情況下,啟動時自動恢復所有功能。 |
液晶面板 | 節點帶有液晶面板顯示IP地址和節點連接狀態。 |
分布式多媒體管理軟件 |
功能項 | 功能說明 |
常用視頻控制功能 | 支持開窗、漫游、疊加、畫中畫等功能,支持可視化管理 |
多窗口抓取推送 | 支持一臺電腦同時抓取不同應用軟件,web瀏覽器,PPT,word文檔,本地視頻等; |
完全分布式架構 | 系統采用完全分布式架構,無服務器設計。無需單獨服務器硬件或者輸入節點當做服務器。系統中任意一個單元斷電,均不影響系統繼續運行,僅影響該單元對應的局部功能,單個系統內的節點數量沒有限制。 |
可視化 | 可通過有線或無線WiFi使用AndroidPAD、WindowsPad對系統進行設置操作,可以對信號進行開窗顯示、放大、縮小、移動、關閉等,支持全屏信號回顯、預覽。 |
修改滾動字符信息 | 支持可視化操作界面上進行修改滾動字符信息(跑馬燈)內容等 |
監控平臺對接 | 支持與主流監控平臺的對接,支持國家標準GB28181協議,采用列表方式及搜索方式調取攝像頭信號,支持視頻預覽方式,可先預覽信號后再調至拼接大屏上顯示。 |
兼容性 | 軟件可視化管理,支持PC 端及移動端,PC 端支持windowsXP、win7、win8、win10 系統以及windowsserver服務器系統,移動端APP支持:安卓、sureface、PC 和移動端的軟件可視化界面和功能要求是一模一樣的 |
權限管理 | 系統具備嚴格的用戶登錄和權限控制管理能力:支持多用戶的同時登錄,各用戶操作可根據權限劃分不同級別、操作實時同步顯示 |

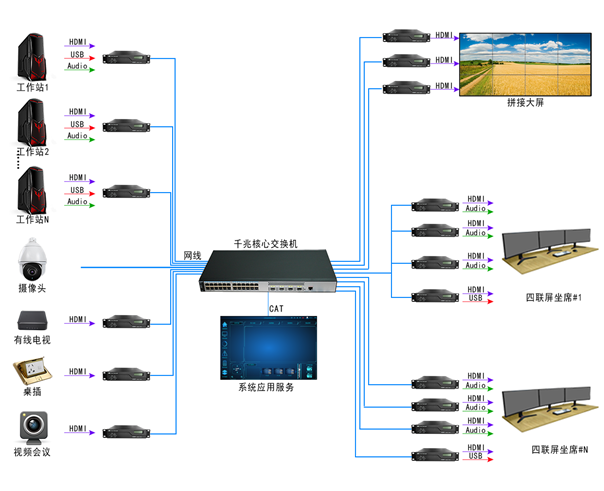

三:系統模塊
三:技術特點

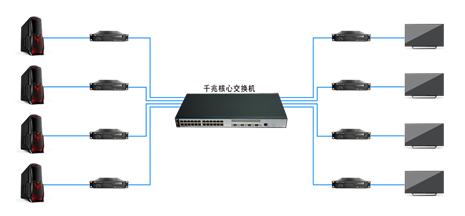

3.1分布式架構設計
操作坐席采用分布式管控端接入,在每個坐席的輸入節點只要通過網線線那傳輸到各個席位,然后主控電腦接只需要一套鍵盤鼠標和顯示器,即可控制其他輸入節點輸入電腦的鍵盤和鼠標,為工作人員營造一個舒適的環境,支持操作人員遠程管控對應權限的電腦。

3.2軟件實時預覽可視化功能
大屏采用分布式管控端接入,再通過網線連接至核心交換機,獲取資源池數據,用于展示匯報,PC軟件支持預監回顯即可視化功能,并且支持預案和輪詢保存設置。

3.3 推送云屏功能,實時靈活交互協作
分布式坐席聯網協作系統軟件,可以獲取本電腦資源池數據,可以推送抓取同一臺電腦運行的的web瀏覽器,word文檔,軟件,本地視頻大屏,實時展現電腦內部程序內容及視頻

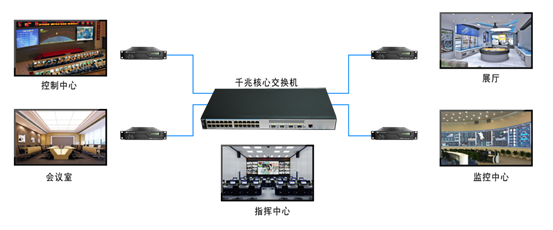

3.4開放式的視頻聯網云架構
通過分布式坐席聯網協作系統的云端管理和云端鏈接能力,可實現跨區域視頻監控圖像的互聯互通,和控制信號的聯網多級互控。即可實現1,2,3級部門的實時通訊、協同辦公,如公安,交通,大型會場等互聯,互通,互控。

3.5坐席分組分權限管理
坐席的分組分權限管理的細化協作,可以高效的協同工作,并且讓數據更具有保密性,即可實現系統的穩定持續的運行。
3.6 4K超高分信號接入
輸入節點最大可選配支持分辨率3840×2160@30Hz的型號質量輸入,并且視頻幀率為恒定的30幀率。

3.7拼控和矩陣切換功能
分布式坐席可以實現跟矩陣一樣的視頻切換功能,及拼接處理器一樣的開窗,疊加,漫游,畫中畫的功能,同時可以疊加6層圖像,畫質質量全保證在1080P。

3.8桌面簡化鼠標切換控制功能
采用桌面極簡化的桌面軟件設計,可以一臺電腦操作,通過輸入節點的網絡KVM功能,一套鍵鼠可以控制多臺電腦,從而使得電腦數據得以共享。
3.9支持網絡攝像機IPC解碼上墻
? 單屏支持9路1080P 的H.264/H.265IPC解碼,支持主流onvif協議及國標GB28181協議,并且支持每一路視頻解碼的圖像,可以任意跨屏畫中畫,漫游,也可以固定網格等比進行顯示。
? 支持大華,海康,宇視,雄邁等主流DVR、NVR管理預覽,錄像回放等,并且支持國標GB28181協議管理錄像機。
可支持本司米靈物聯網云平臺視頻,實現遠程視頻圖像互通互聯(選配功能)。
3.10可集成第三方中控,可視化管理控制
支持提供開放的SDK包,可以提供給系統集成商,軟件開發商,APP開發商的平臺對接和二次開發,以組成完整的一套音視頻系統。

四:應用行業:
分布式坐席協作系統廣泛應用于移動通訊,金融服務,企業營運,政府管理,軍事與公共安全,廣播電視,能源管理,交通與運輸。

五、產品參數表:
愛迪分布式輸出節點 |
視頻處理能力 | ? 嵌入式LINUX操作系統,全集成內嵌模式管理。 ? 1路HDMI輸出;輸出分辨率最大 1920*1080@60HZ。 ? 單屏6層開窗疊加,支持任意跨屏漫游,疊加,畫中畫,無極縮放等,HDMI按照雙路計算。 ? 支持云桌面多應用推送功能,支持將電腦的web瀏覽器,PPT,軟件應用,文檔,本地視頻等多應用分別推送上墻(選配功能)。 |
網絡解碼IPC | ? 單屏支持9路1080P 的H.264/H.265IPC解碼,支持主流onvif協議及國標GB28181協議。 ? 支持大華,海康,宇視,雄邁等主流DVR、NVR管理預覽,錄像回放等,并且支持國標GB28181協議管理錄像機。 ? 可支持本司米靈云物聯網云平臺視頻,實現遠程視頻圖像互通互聯(選配功能)。 |
音頻處理能力 | 支持1路音頻輸出,音頻解碼格式支持G711A。 |
流媒體處理 | 每個輸出節點都具有流媒體轉發能力,去中心化流媒體服務器,同時轉發能力高達64路1080P。 |
間隔時間 | 系統中操作切換信號之間、開窗響應、調模式的間隔時間≤20ms。 |
同步性 | 多個顯示終端拼接同步精度誤差小于5ms,動態圖像無撕裂不同步現象。 |
斷電恢復 | 支持在異常斷電情況下,啟動時自動恢復所有功能。 |
液晶面板 | 節點帶有液晶面板顯示IP地址和節點連接狀態。 |
結構 | 1U高度 |
輸出路數 | 最大支持64個輸出節點(最大8行8列) |
輸出接口 | HDMI |
輸出分辨率 | 支持1920X1080 |
音頻 | 輸入輸出均支持3.5MM模擬音頻(輸入節點音頻輸入,輸出節點音頻輸出) |
USB | USB2.0 |
網絡 | 1000M網口,CAT6網線 |
視頻解碼 | 單輸出節點支持9路1080P H.265視頻解碼 |
拼控圖層 | 單屏或者全屏支持6圖層疊加,開窗漫游,畫中畫 |
坐席推送 | 支持推送抓取一臺電腦的web瀏覽器,軟件,本地視頻上大屏 |
控制方式 | 支持android平板,Surface平板控制,及android手機控制 |
存儲溫度 | -40℃--+125℃ |
工作濕度 | 0℃--+70℃ |
尺寸 | 400mmx300mmx45mm |
供電 | DC 12V-2A |
愛迪分布式輸入節點 |
視頻處理能力 | 1.支持一路HDMI輸入,2路USB,嵌入式支持鼠標操作管理。 2.輸入分辨率支持1920*1080@60HZ,1366X768@60HZ。 3.支持HDMI內置音頻輸入。 |
音頻處理能力 | 具有音頻輸入能力,可支持接入數字和模擬音頻,支持H.265/H.264編碼,支持G711A等模擬音頻內置HDMI輸入,音視頻同步視頻流接入系統 |
KVM坐席管理輸入節點 | 電腦信號源接入輸入節點USB連接即可通過可視化管理平臺直接控制輸入電腦的任意內容,協調各類節點的工作,監控本節點的音視頻控制各部分的工作狀態,保證系統有條不紊的高效運轉實現KVM+功能 |
延時控制 | 系統中信號源從輸入節點采集到輸出節點輸出,延遲須控制在100ms以內 |
間隔時間 | 系統中操作切換信號之間、開窗響應、調模式的間隔時間≤50ms。 |
斷電恢復 | 支持在異常斷電情況下,啟動時自動恢復所有功能。 |
液晶面板 | 節點帶有液晶面板顯示IP地址和節點連接狀態。 |
結構 | 1U高度 |
輸入路數 | 最大這支持輸入512個節點 |
輸入接口 | HDMI,VGA |
輸入分辨率 | 支持1920X1080或者選配4K(3840X2160@30HZ) |
音頻 | 輸入支持3.5MM模擬音頻(輸入節點音頻輸入,) |
USB | USB2.0 |
網絡 | 1000M網口,CAT6網線 |
網絡KVM | 支持KVM&交換協作 |
坐席推送 | 支持推送抓取一臺電腦的web瀏覽器,軟件,本地視頻上大屏 |
存儲溫度 | -40℃--+125℃ |
工作濕度 | 0℃--+70℃ |
尺寸 | 400mmx300mmx45mm |
供電 | DC 12V-2A |
